Оконный приточный клапан Air-Box Comfort с козырьком

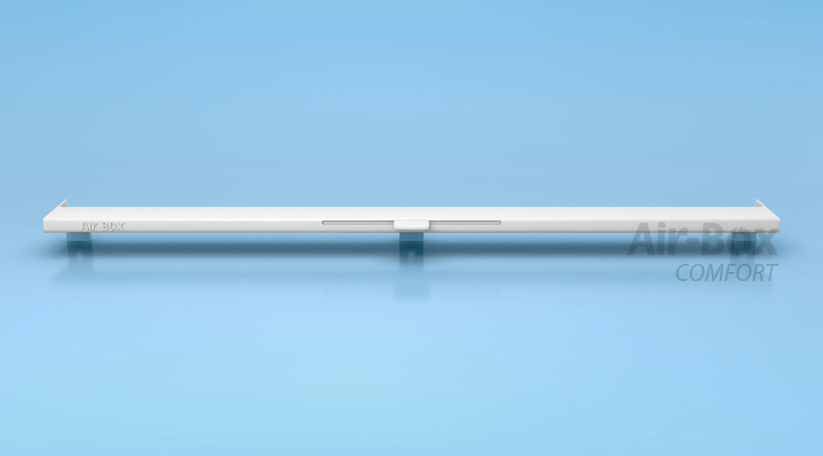

Оконный приточный клапан Air-Box Comfort вид спереди

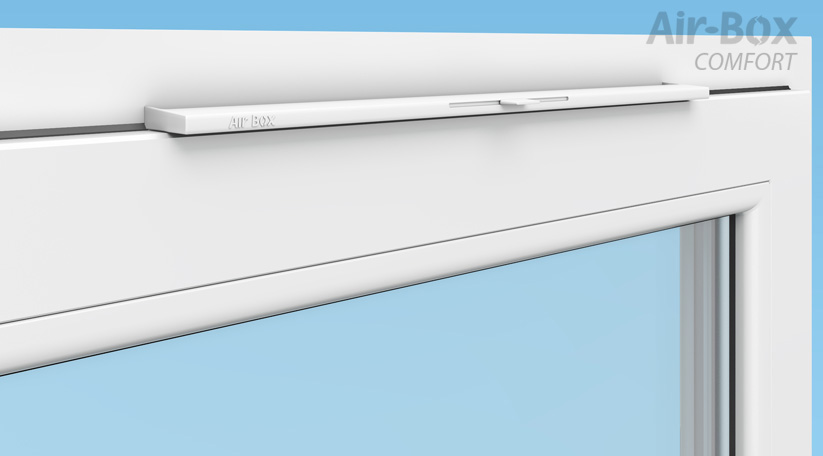

Оконный приточный клапан Air-Box Comfort на окне

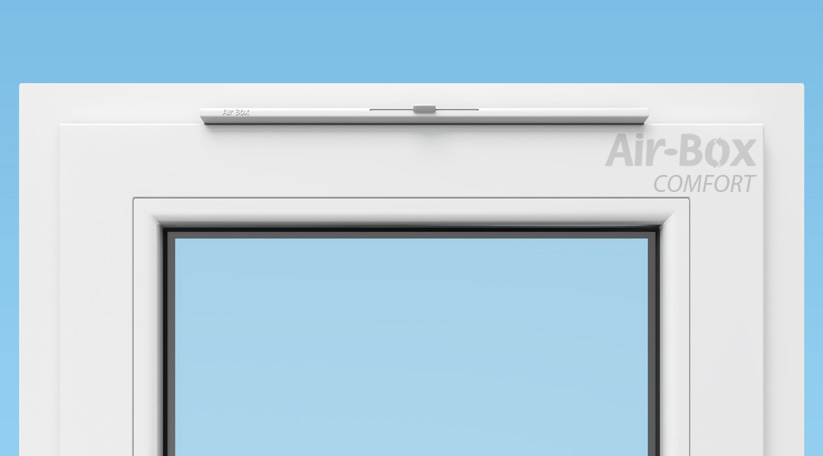

Оконный приточный клапан Air-Box Comfort вид спереди на окне

Защитный козырек Air-Box на окне внутренняя установка

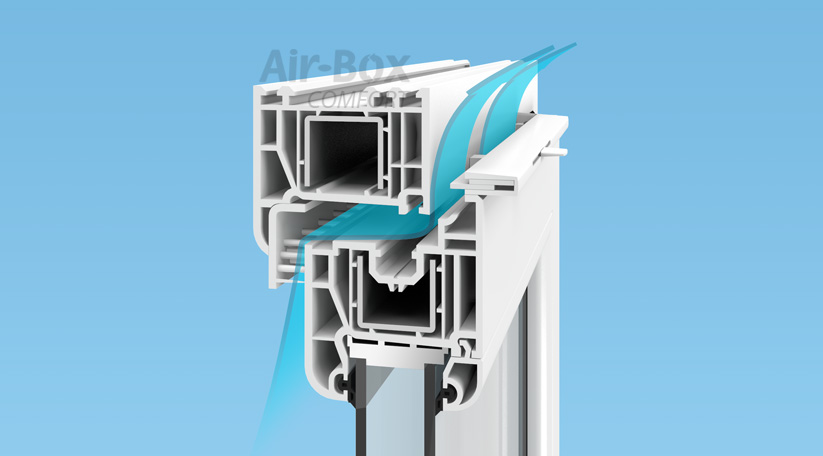

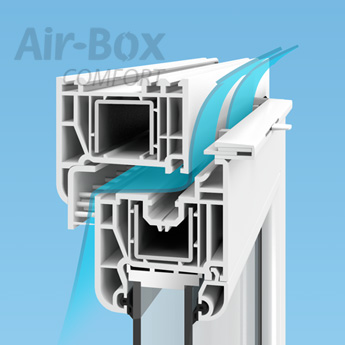

Оконный приточный клапан Air-Box Comfort с козырьком в разрезе

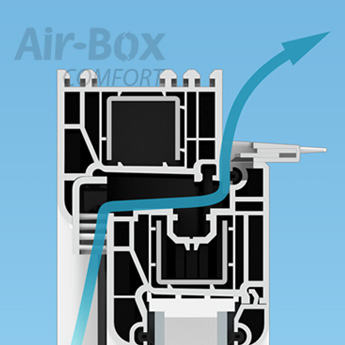

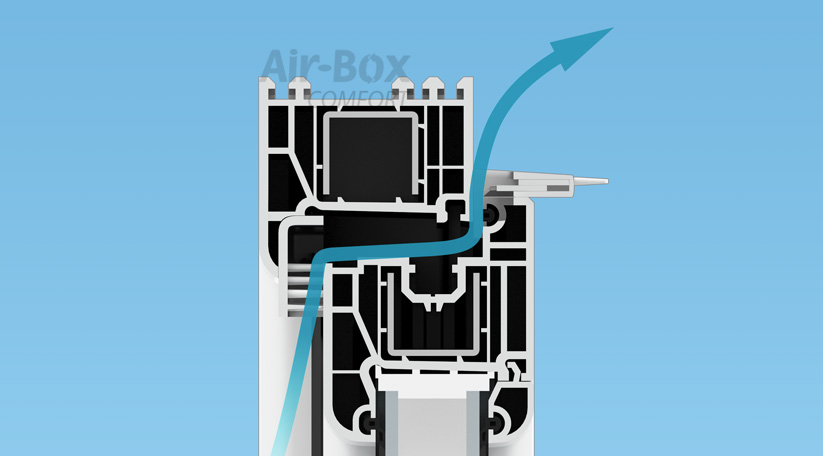

Оконный приточный клапан Air-Box Comfort с козырьком в разрезе фронтальный вид

Артикул AIR0040.07

Оконные приточные клапаны серии Comfort применяются для организации нормативного воздухообмена в соответствии с требованиями СП 60.13330.2020.

Характеристики Документация Совместимость Принцип работы

Технические характеристики

Расход воздуха при ∆P=10 Па

до 42 м³/ч
Габаритные размеры клапана (ШхГхВ)

350x42,5x8,5 мм
Габаритные размеры козырька (ШхГхВ)

371x12x27 мм
Цвет

белый, коричневый (RAL 8017)
Материал

АБС, ПВХ
Монтаж

На раму и створку (с фрезеровкой)
Регулировка потока воздуха

ручная (плавная)

Комплектация

Клапан Air-Box Comfort

1 шт.
Наружный защитный козырек Air-Box

1 шт.
Саморезы

5 шт.
Крепежные элементы

5 шт.
Индивидуальная упаковка

1 шт.

Транспортная упаковка

Количество в коробке

100 к-тов
Размеры коробки (ШхГхВ)

415х315х345 мм
Вес коробки

9,8 кг.

Сертификат соответствия Санитарно-эпидемиологическое заключение Монтажная инструкция клапана Air-Box Comfort (с фрезеровкой профиля с повышенным расходом воздуха до 42 м.куб/ч)Монтажная инструкция наружного защитного козырька Air-Box

Оконный приточный клапан Air-Box Comfort с козырьком подходит к любыми типами поворотных и поворотно-откидных пластиковых окон вне зависимости от марки оконного профиля.

Принцип работы оконного приточного клапана
Air-Box Comfort с козырьком

Свежий воздух с улицы через наружный защитный козырек попадает в канал, отфрезерованный в оконной раме.

Затем через приточный клапан, установленный на отфрезерованное в створке отверстие, воздух попадает в помещение.

Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.
